用 途：

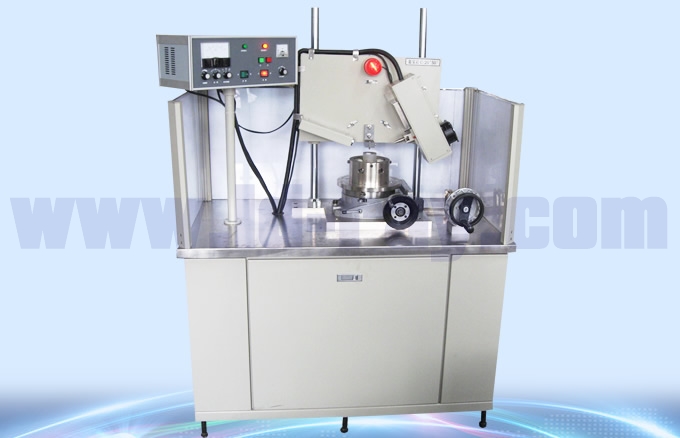

該設備是加工晶棒端面時定向的專用儀器，是切頭后或外圓滾磨機床后道工序的配套設備，將外圓滾磨機磨好的晶棒放在該儀器上進行X、Y軸定向；然后到平面磨床上磨端面；其定向角度是固定式，客戶可根據自己的晶體材料選擇不同晶體的角度，如；藍寶石C面；硅、砷化稼、鍺（111）（100）等晶體的角度。（訂貨時晶向角度可自選）
特 點：
此設備的優點是測量精度高，一臺設備的定向能滿足多臺平面磨床的使用。標準配置2、4英寸夾具各一套。（訂貨時夾具尺寸可以選配）
方 法：
把滾磨機床磨好的晶棒放到專用夾具中，放到工作臺上。將定向頭慢慢向下移動直至碰到晶棒端面為止。打開射線光閘測量其晶向，然后調整專用夾具，進行X、Y軸調整，反復幾次準確的找到角度最大值；然后將夾具鎖緊，連同專用夾具一同放到平面磨機床上，磨出晶棒端面。
主要技術參數：
|
X 射線管 |
銅靶，陽極接地，強迫風冷 |
|
管 電 壓 |
30KVP、全壓合閘 |
|
管 電 流 |
0-5mA、連續可調 |
|
電源輸入 |
單相交流220V、50HZ、0.5KW |
|
測量角度 |
固定式 藍寶石：C向20°50′ |
|
計 數 管 |
蓋革 電壓DC：700---1200V |
|
時間常數 |
0.1、0.4、3秒；3檔可調 |
|
X窗口控制 |
電 磁 光 閘 |
|
測晶棒重量 |
20Kg晶棒 |
|
測晶棒直徑；長度 |
直徑2、4英寸；長50---300 mm |
|
C端面夾具 |
標準配置 2、4英寸 |
|
外形尺寸 |
長1140×寬650×高1700 |
|
儀器重量 |
150KG | |
